电烟真的“无害”吗？这台“芯片上的肺”给出了新答案

随着电烟（vaping）作为传统烟草替代品的日益流行，其长期健康影响的不确定性已成为一个紧迫的公共卫生问题。尤其是在年轻群体中，电烟的使用率急剧上升，而相关的长期研究却相对滞后。因此，开发能够准确、可靠地评估电烟对人体（特别是肺部）健康影响的测试平台至关重要。

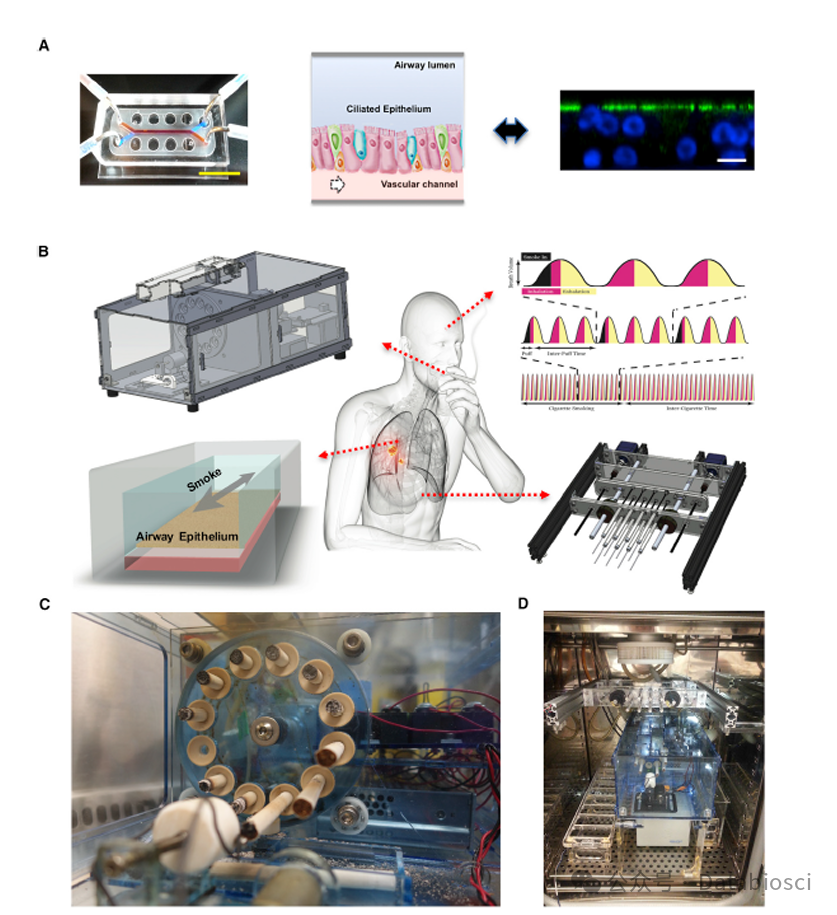

器官芯片（Organ-on-a-Chip）技术是近年来生物医学工程领域的一大突破。这种微流控设备能够在体外模拟人体器官的生理环境，为药物测试和疾病研究提供了比传统动物实验和二维细胞培养更贴近真实情况、更具伦理优势的替代方案。

在此背景下，南非斯泰伦大学的硕士生在其导师的指导下，开展了一项旨在开发一套能与“肺芯片"兼容的“烟雾暴露系统"的研究。该研究的主要目标是：

1. 设计并制造一个能够产生电烟蒸气、并以可控和可重复的方式将其输送到器官芯片设备的系统。

2. 设计并制造一个适合培养肺细胞、并能与上述暴露系统无缝连接的肺芯片设备。

3. 将两者集成，并初步验证这一完整平台用于研究电烟毒理学的可行性。

该研究的核心工作是开发两大关键部分：烟雾暴露系统和器官芯片设备。

1. 烟雾暴露系统的设计

研究者在详细回顾了现有文献的基础上，提出了一套创新的设计。该系统并非简单地用一个泵将烟雾抽到芯片上，而是考虑了实验的精确性、无菌性和可重复性。

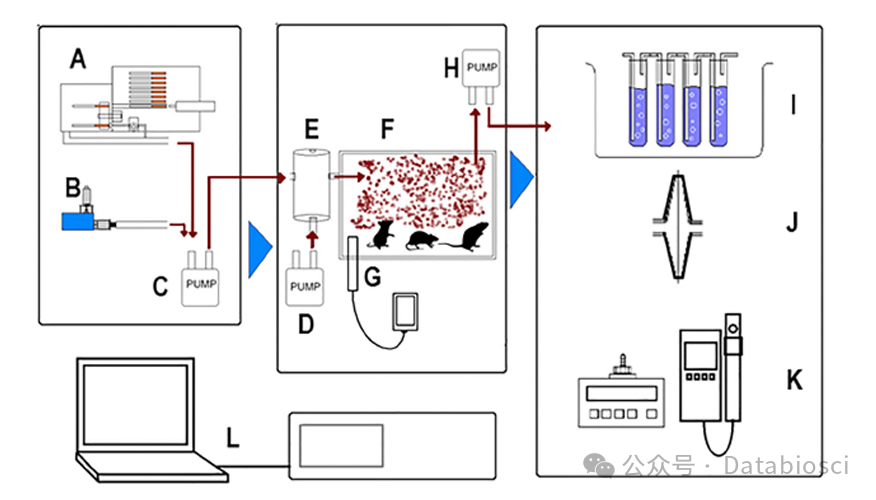

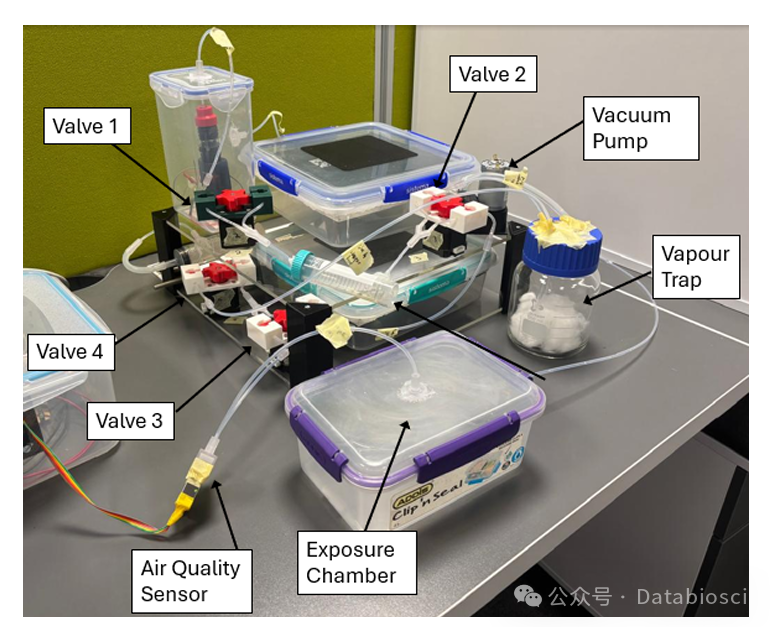

• 核心组件：系统主要由一个电烟装置、两个不同功能的泵（一个真空泵用于产生并抽取蒸气，一个注射泵用于精确控制流向芯片的流量）、一个蒸气储罐、多个用于切换气路的阀门、一套空气过滤系统（HEPA过滤器）以及一个空气质量传感器（Sensirion SPS30）构成。

• 工作原理：系统设计了“标准模式"和“芯片模式"两种操作模式。关键创新点在于采用“真空泵+注射泵"的双泵组合。真空泵负责将电烟产生的蒸气持续抽入一个缓冲储罐中；随后，注射泵从储罐中精确抽取固定量的蒸气（例如5 mL），并以极低的流速（例如1 mL/min）平稳地推过器官芯片。这种设计有效解决了单一泵无法同时满足“大流量快速生成"和“微小流量精确输送"的矛盾。

• 控制与监测：系统的运行通过ESP32微控制器和Python脚本实现半自动化控制，并通过空气质量传感器实时监测输送至芯片的PM2.5和PM10颗粒物浓度，以确保实验条件的稳定和可重复。






2. 器官芯片设备的设计

与烟雾暴露系统配套，研究者设计并制造了一款简化的“肺芯片"。

• 结构：芯片采用标准的双层结构，中间夹有一层多孔的PET膜（孔径1 µm，厚12 µm）。上层通道用于培养人肺泡基底上皮细胞（A549细胞系），下层通道则灌注培养基。研究者有意简化了设计，未采用气-液界面（ALI）或共培养等更复杂的模型，目的是首先验证系统集成的可行性。

• 制造：芯片使用ASIGA MAX X27高精度树脂3D打印机，采用生物相容性GR-10树脂一次成型。相比传统的光刻和PDMS浇筑方法，3D打印极大简化了制造流程，并允许快速迭代设计。

• 细胞培养：研究选用A549细胞系作为模型。在将细胞接种到芯片前，需用聚-L-赖氨酸包被PET膜以促进细胞贴壁。初步的细胞活力测试（MTT法）证明，该芯片能够成功维持A549细胞的活性，证明了其生物相容性。

三、 主要测试与验证结果

研究者对开发的系统进行了分步测试，以验证其性能。

1. 烟雾暴露系统性能测试：

• 颗粒物浓度：测试表明，该系统能够产生远高于世界卫生组织（WHO）安全阈值的PM2.5和PM10颗粒物浓度，证明了其能够模拟“有害"水平的暴露。

• 重复性：在对暴露室的测试中，系统表现出了优异的重复性，多次实验间的颗粒物浓度变异系数（CV）低于5%，达到了设计要求。然而，在直接对器官芯片进行暴露时，重复性略有下降（平均浓度CV为6.6%-7.0%），研究者推测这是由于芯片测试所需的低流速导致蒸气在管路中冷凝所致，并建议在后续实验中需定期清洁管路。

• 密封与无菌：泄漏测试和HEPA过滤器测试证实，该系统能够有效防止蒸气外泄污染实验室环境，同时也能过滤进气，保护细胞免受外部污染。



2. 对传统培养板中细胞的暴露测试：

• 为验证烟雾的生物学效应，研究者先将A549细胞接种在标准培养板上，并用该系统进行暴露。

• MTT细胞活力测试结果显示，与未暴露的对照组相比，暴露于电烟蒸气的细胞在所有观察时间点（2、6、24、48小时）活力均出现下降，尤其是在2小时和48小时。这直接证明了该系统产生的电烟蒸气确实对细胞具有毒性效应。






3. 集成系统测试：

• 研究者分别验证了芯片的无泄漏性、蒸气可通过芯片、以及芯片可支持细胞生长。

• 局限性：由于项目后期细胞培养出现困难（细胞老化、生长停滞），研究者未能完成“烟雾暴露系统+肺芯片+细胞"这一最终的综合暴露实验，这是本研究的主要遗憾点。

四、 研究结论与展望

结论：
本研究成功设计并制造了一套功能完整的“芯片上烟雾暴露"平台。尽管最终的集成生物学测试未能完成，但现有结果充分证明了：

1. 烟雾暴露系统能够产生可控、可重复且浓度相关的电烟蒸气。

2. 器官芯片设备具有良好的生物相容性，能够支持肺细胞生长。

3. 该平台在技术上具备了用于电烟毒理学研究的可行基础。

展望与未来工作建议：
作者指出了几个未来改进的方向：

1. 提升芯片暴露的重复性：通过优化管路设计、增加加热元件防止蒸气冷凝等方式，提高系统在低流速下向芯片输送蒸气的稳定性。

2. 解决细胞培养问题：在未来的工作中，需要更加严格地控制细胞传代次数，确保在最佳状态进行芯片集成实验。

3. 增强芯片的生理相关性：可在现有芯片基础上引入气-液界面（ALI）培养和共培养（例如加入内皮细胞），使其更真实地模拟人体肺泡。

4. 扩展系统功能：为烟雾暴露系统增加湿度、温度和CO₂控制功能，使其能用于研究慢性、长期的暴露影响。

尽管论文作者成功验证了自研烟雾暴露系统的可行性，但自研路径存在明显门槛：需要自行改装设备、设计控制电路、编写软件、3D打印接头，且在低流速下容易因蒸气冷凝影响重复性。这正是德伯可以为研究者提供的价值所在。

德伯相关产品推荐

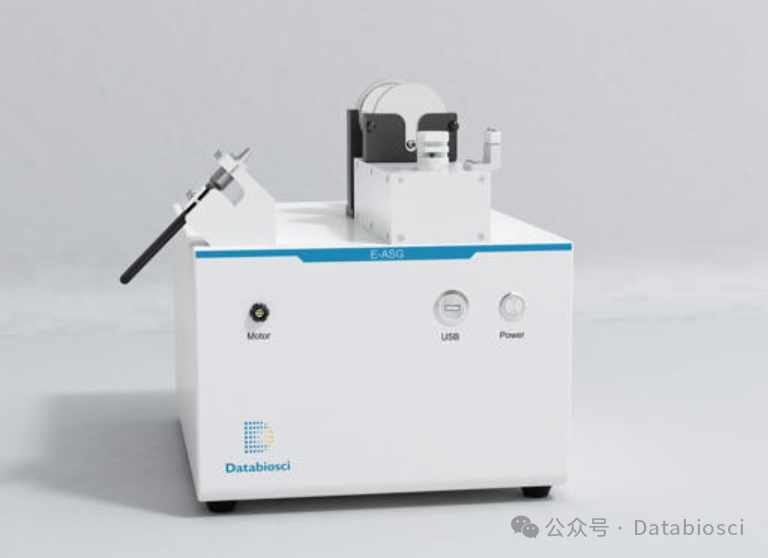

1. 电子香烟烟雾发生器E-ASG
一款符合ISO 3308及国标GB 41700-2022的标准化电烟烟雾发生设备，支持精确控制抽吸体积（15～80 mL，精度±0.1 mL）、抽吸时间和频率，可无缝对接细胞暴露实验。

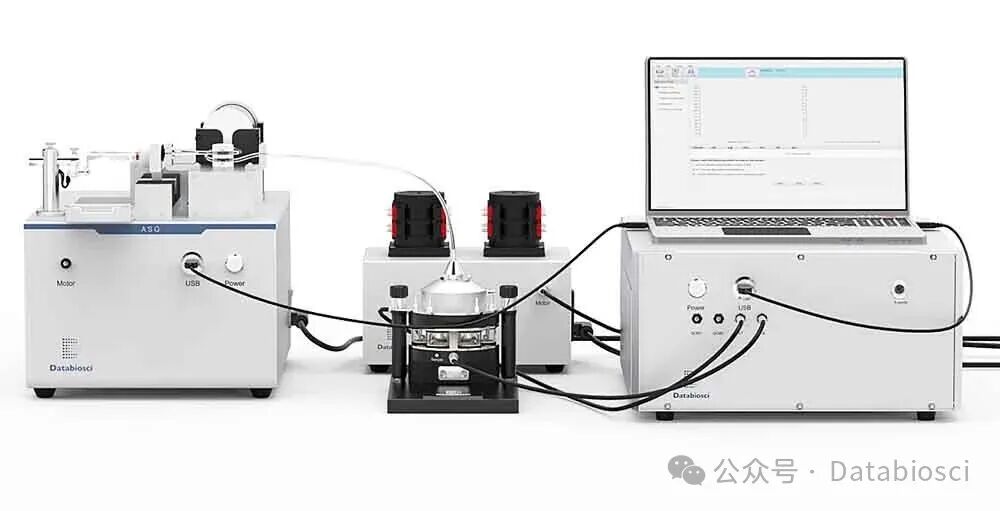

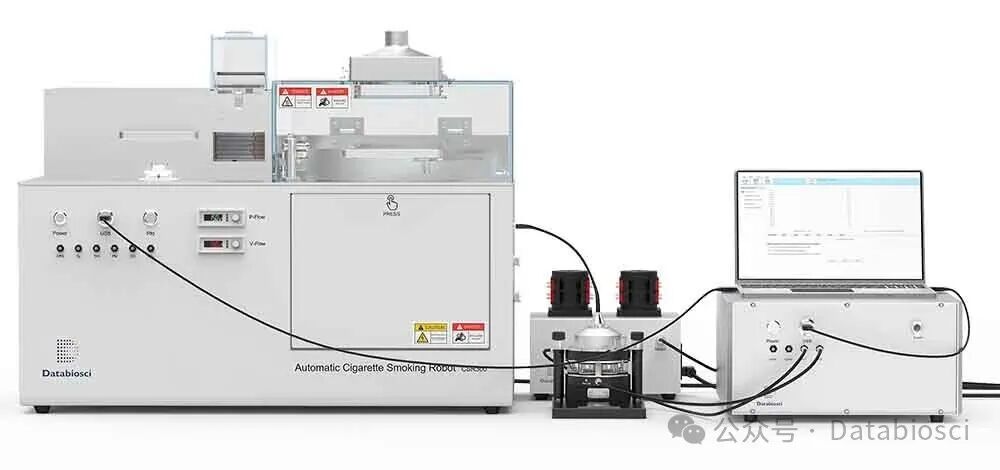

2.香烟烟雾细胞暴露系统
